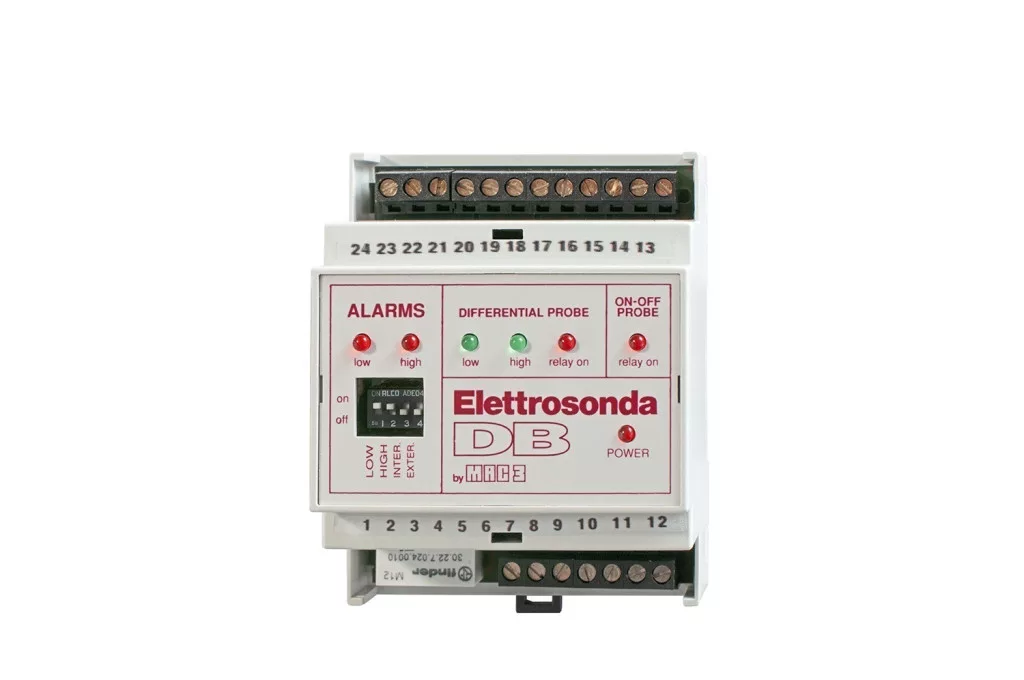

MAC3 DB multifunkciós elektronikus szintszabályozó – 230V~, szonda nélkül

A MAC3 DB (Elettrosonda DB) fejlett, multifunkciós szintszabályozó egység, amely a korábban 4 különálló relé által ellátott feladatokat egyetlen készülékbe integrálja. A rendszer alacsony feszültségű (24V~) szondákat alkalmaz a folyadékszint változásainak érzékelésére: amikor a szonda érintkezik a vezető folyadékkal, az áram áthalad a folyadékon és aktiválja a készülék belső reléit. A 230V~-os tápfeszültségű változat a leggyakrabban alkalmazott ipari és épületgépészeti rendszerekbe illeszkedik közvetlenül. A 3 relé és 5 bemenet kombinációja DIP-kapcsolókkal konfigurálható rugalmas funkciókat tesz lehetővé, beleértve a BE/KI szabályozást, differenciális szintszabályozást, magas és alacsony szintű riasztást, belső akusztikus riasztást és külső riasztójel-kimenetet.

Főbb jellemzők

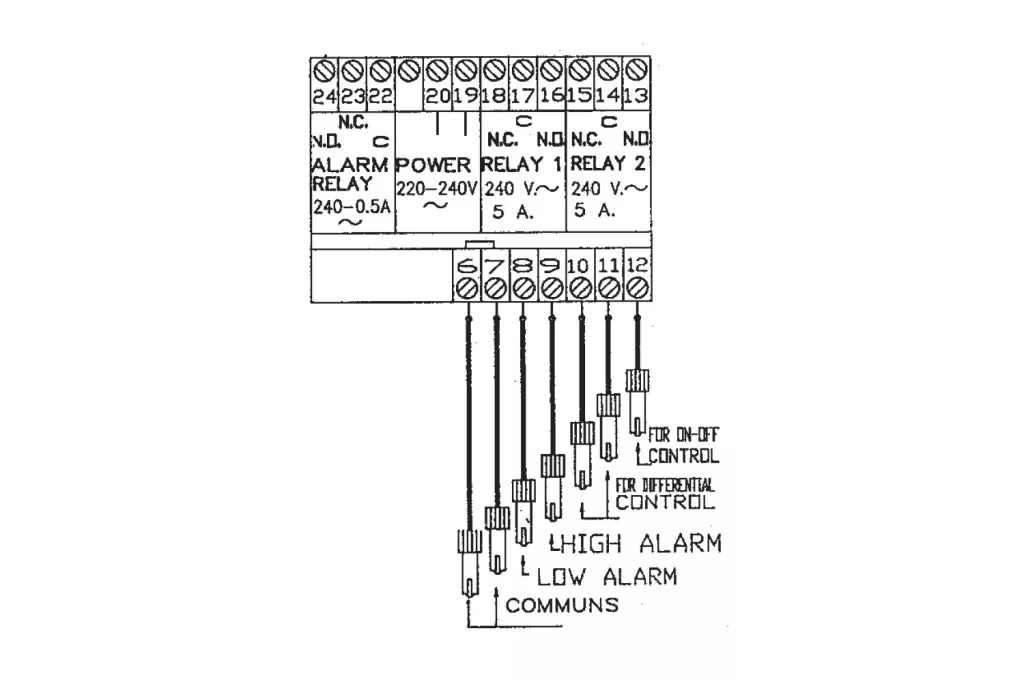

• Tápfeszültség: 230V~ 50÷60Hz, szondafeszültség: 24V~
• 3 relé kimenet: riasztás (0,5A 250V~), 1. kimenet és 2. kimenet (5(2)A 250V~)
• 5 bemenet: alacsony riasztás, magas riasztás, be/ki vezérlés, differenciális
• Multifunkciós: BE/KI, differenciális szintszabályozás és riasztás egy készülékben
• DIN sínre szerelhető, 4 DIN modul
• DIP-kapcsolókkal konfigurálható funkciók
• Akusztikus belső riasztás + külső riasztójel kimenet
• Max. szondakábel hossz: 20 m
• Ház: Noryl (PPO) UL 94 V0

Műszaki adatok

Cikkszám	ED4SC01000
Gyártó / típus	MAC3 DB (Elettrosonda DB)
Tápfeszültség	230V~ 50÷60Hz
Szondafeszültség	24V~
Kimenet (fő relé)	5(2)A 250V~
Kimenet (riasztás relé)	AC1 0,5A 250V~ (rezisztív)
Reléválasz ideje	100 ms
Max. szondakábel hossz	20 m
DIN modul méret	4 modul
Méretek	90 x 72 x 60 mm
Tömeg	320 g
Üzemi hőmérséklet	-10°C – +50°C
Ház anyaga	Noryl (PPO) UL 94 V0
Szonda	Nem tartozék — külön rendelhető

Megjegyzés: A DB készülék a szivattyú motorját nem képes közvetlenül meghajtani — minden esetben vezérlőszekrényre vagy mágneses relére csatlakoztatandó a szivattyú és a DB között. A szondák nem tartozékok, külön rendelhetők (TSOND00000). Az elérhető tápfeszültség-változatok: 24V~, 117V~, 230V~ — ellenőrizd a rendszer tápellátását a megfelelő változat kiválasztásához.

Gyakran Ismételt Kérdések (FAQ)

Mi a különbség a 24V-os és a 230V-os DB változat között?

Kizárólag a tápfeszültség különbözik: a 24V-os változat (ED4SA01000) alacsony feszültségű vezérlőszekrényekbe, a 230V-os (ED4SC01000) közvetlen hálózati tápellátású rendszerekbe illeszkedik. Minden egyéb funkció, paraméter és méret azonos.

Közvetlenül csatlakoztatható-e a szivattyúhoz?

Nem — a DB belső reléje nem képes a szivattyúmotor közvetlen meghajtására. Vezérlőszekrényre vagy mágneses relére csatlakoztatandó.

Hány szonda szükséges a DB-hez?

A felhasználási módtól függ: BE/KI szabályozáshoz 2 szonda (min. és közös), differenciális szabályozáshoz 3 szonda (min., max. és közös), riasztási funkcióhoz további szondák szükségesek. Max. 5 bemenet csatlakoztatható.

Összegzés

MAC3 DB elektronikus szintszabályozó 230V~ (ED4SC01000) multifunkciós, DIN sínre szerelhető szintszabályozó 230V~-os tápellátással, 3 reléje és 5 bemenete révén BE/KI, differenciális szabályozást és riasztást valósít meg egy készülékben, tartályok, kutak és medencék vezető folyadék szintjének ipari szabályozásához.

Data

Weight:

383.25 g/db
