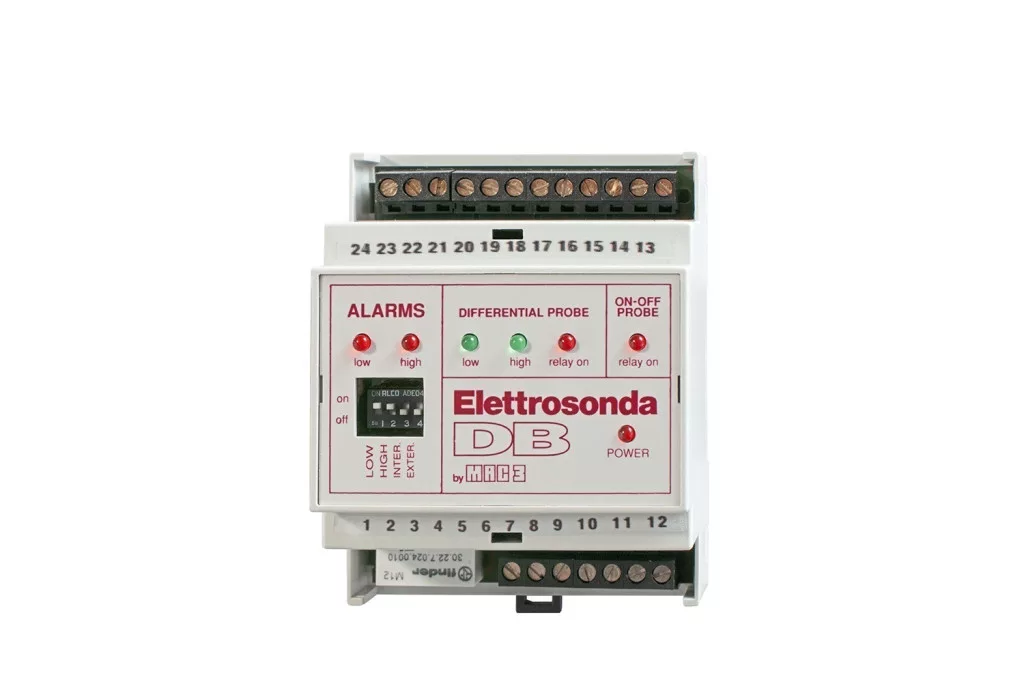

MAC3 DB multifunkciós elektronikus szintszabályozó – 24V, szonda nélkül

A MAC3 DB (Elettrosonda DB) fejlett, multifunkciós szintszabályozó egység, amely a korábban 4 különálló relé által ellátott feladatokat egyetlen készülékbe integrálja. A rendszer alacsony feszültségű (24V~) szondákat (elektródákat) alkalmaz a folyadékszint változásainak érzékelésére: amikor a szonda érintkezik a vezető folyadékkal, az áram áthalad a folyadékon és aktiválja a készülék belső reléit. A 3 relé (riasztás, 1. kimenet, 2. kimenet) és 5 bemenet (alacsony riasztás, magas riasztás, be/ki vezérlés, differenciális) kombinációja rendkívül rugalmas konfigurációt tesz lehetővé DIP-kapcsolók segítségével. Szivattyúk és terelőszelepek közvetlen vezérlésére, szárazon futás ellen védelemre, és szintriasztásra egyaránt alkalmas tartályokban, kutakban, medencékben és csapadékvíz-gyűjtőkben.

Főbb jellemzők

• Tápfeszültség: 24V~, szondafeszültség: 24V~
• 3 relé kimenet: riasztás (0,5A 250V~), 1. kimenet és 2. kimenet (5(2)A 250V~)

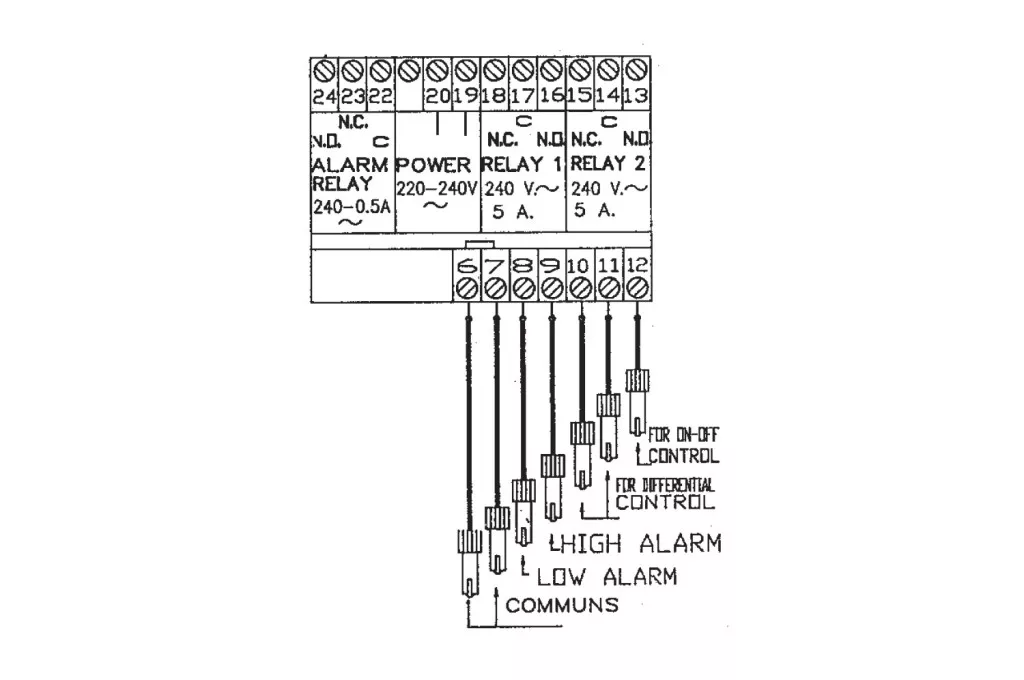

• 5 bemenet: alacsony riasztás, magas riasztás, be/ki vezérlés, differenciális
• Multifunkciós: BE/KI, differenciális szintszabályozás és riasztás egy készülékben
• DIN sínre szerelhető, 4 DIN modul — kis helyigény
• DIP-kapcsolókkal konfigurálható funkciók
• Akusztikus belső riasztás magas/alacsony szintnél
• Külső riasztójel kimenet (akusztikus vagy vizuális jelzőhöz)
• Max. szondakábel hossz: 20 m
• Ház: Noryl (PPO) UL 94 V0
• Szondák külön rendelhetők (TSOND00000)

Műszaki adatok

Cikkszám	ED4SA01000
Gyártó / típus	MAC3 DB (Elettrosonda DB)
Tápfeszültség	24V~ 50÷60Hz
Szondafeszültség	24V~
Kimenet (fő relé)	5(2)A 250V~
Kimenet (riasztás relé)	AC1 0,5A 250V~ (rezisztív)
Reléválasz ideje	100 ms
Max. szondakábel hossz	20 m
DIN modul méret	4 modul
Méretek	90 x 72 x 60 mm
Tömeg	320 g
Üzemi hőmérséklet	-10°C – +50°C
Ház anyaga	Noryl (PPO) UL 94 V0
Szonda	Nem tartozék — külön rendelhető

Megjegyzés: A DB készülék a szivattyú motorját nem képes közvetlenül meghajtani — minden esetben vezérlőszekrényre vagy mágneses relére csatlakoztatandó a szivattyú és a DB között. A szondák nem tartozékok, külön rendelhetők (TSOND00000). A DIP-kapcsolókkal konfigurálható funkciók beállításához a gyártói kezelési útmutató alapos áttanulmányozása szükséges. Max. 20 m-es szondakábel hossz felett a megbízható érzékelés nem garantált.

Gyakran Ismételt Kérdések (FAQ)

Miben különbözik a DB a Q-SR és Z8 szintszabályozóktól?

A DB a legfejlettebb MAC3 szintszabályozó: 3 reléje és 5 bemenete révén BE/KI, differenciális szabályozást és szintriasztást valósít meg egy készülékben, DIP-kapcsolókkal konfigurálható funkciókkal. A Q-SR és Z8 egyszerűbb, 1-2 reléjes megoldások.

Közvetlenül csatlakoztatható-e a szivattyúhoz?

Nem — a DB belső reléje nem képes a szivattyúmotor közvetlen meghajtására. Vezérlőszekrényre vagy mágneses relére csatlakoztatandó a szivattyú és a DB között.

Milyen folyadékokhoz alkalmazható?

Minden vezető folyadékhoz: tiszta víz, szennyvíz, esővíz, medencevíz. Zavaros, szilárd anyagokat, zsírréteget tartalmazó és szennyvizes közegekben is megbízhatóan működik.

Összegzés

MAC3 DB elektronikus szintszabályozó 24V (ED4SA01000) multifunkciós, DIN sínre szerelhető szintszabályozó 3 reléje és 5 bemenete révén BE/KI, differenciális szabályozást és riasztást valósít meg egy készülékben, tartályok, kutak, medencék és csapadékvíz-gyűjtők vezető folyadék szintjének szabályozásához.
